Измерительные трансформаторы напряжения

Измерительные трансформаторы напряжения с литой изоляцией. Класс напряжения 0,66-35 кВ.

Наименование Краткое описание Фото
Незаземляемые трансформаторы напряжения НОЛ.11-6.05 Класс напряжения: 6кВ
Номинальное напряжение вторичной обмотки: 100 и 127/220 В
Количество вторичных обмоток: 1 (с двумя ответвлениями)
Класс точности: 3
Незаземляемые трансформаторы напряжения НОЛ.11-6.05

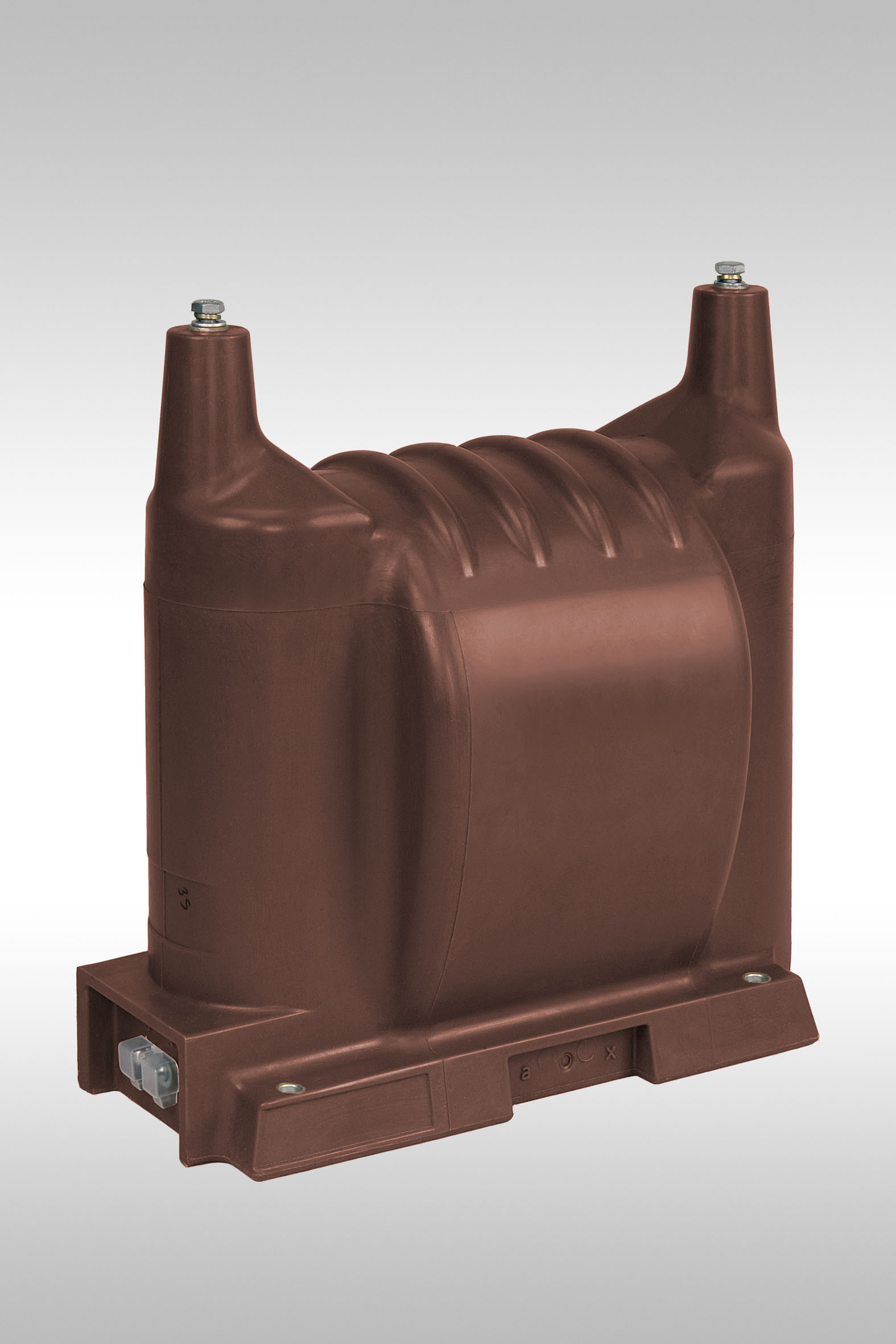

Незаземляемые трансформаторы напряжения НОЛ.08 Класс напряжения: 3, 6 или 10 кВ
Номинальное напряжение вторичной обмотки: 100 или 110 В
Количество вторичных обмоток: 1
Класс точности: 0,2; 0,5; 1 или 3
Незаземляемые трансформаторы напряжения НОЛ.08
Незаземляемые трансформаторы напряжения НОЛ Класс напряжения: 3, 6 или 10 кВ
Номинальное напряжение вторичной обмотки: 100 или 110 В
Количество вторичных обмоток: 1
Класс точности: 0,2; 0,5; 1 или 3
Незаземляемые трансформаторы напряжения НОЛ
Незаземляемые трансформаторы напряжения НОЛ.12 Класс напряжения: 0,66; 6 или 10 кВ
Номинальное напряжение вторичной обмотки: 100 или 127 В
Количество вторичных обмоток: 1
Класс точности: 1
Незаземляемые трансформаторы напряжения НОЛ.12
Заземляемые трансформаторы напряжения 3НОЛ.06 Класс напряжения: 3; 6; 10; 15; 20; 24 или 27 кВ
Номинальное напряжение вторичной обмотки: 100/v3 или 110/v3 В
Напряжение доп. вторичной обмотки: 100/3; 100; 110/3; 110 или 100/v3 В
Количество вторичных обмоток: 2
Класс точности: 0,2; 0,5; 1 или 3
Заземляемые трансформаторы напряжения 3НОЛ.06
Заземляемые трансформаторы напряжения ЗНОЛП Класс напряжения: 3; 6 или 10 кВ
Номинальное напряжение вторичной обмотки: 100/v3 или 110/v3 В
Напряжение доп. вторичной обмотки: 100/3; 100; 110/3; 110 или 100/v3 В
Количество вторичных обмоток: 2
Класс точности: 0,2; 0,5; 1 или 3
Заземляемые трансформаторы напряжения ЗНОЛП
Трансформатор напряжения ЗНОЛПМ(И) и трехфазная антирезонансная группа 3хЗНОЛПМ(И) Класс напряжения: 6 или 10 кВ
Номинальное напряжение вторичной обмотки: 100/v3 В
Напряжение доп. вторичной обмотки: 100/3; 100 или 100/v3 В
Количество вторичных обмоток: 2
Класс точности: 0,2; 0,5; 1 или 3
Трансформатор напряжения ЗНОЛПМ(И) и трехфазная антирезонансная группа 3хЗНОЛПМ(И)
Заземляемые трансформтаоры напряжения со встроенными предохранительными устройствами ЗНОЛПМИ.01 Класс напряжения: 10 кВ
Номинальное напряжение вторичной обмотки: 100/v3 В
Напряжение доп. вторичной обмотки: 100/3
Количество вторичных обмоток: 2
Класс точности: 0,2; 0,5; 1 или 3
Заземляемые трансформтаоры напряжения со встроенными предохранительными устройствами ЗНОЛПМИ.01
Заземляемые трансформаторы напряжения ЗНОЛ Класс напряжения: 6 или 10 кВ
Номинальное напряжение вторичной обмотки: 100/v3 или 110/v3 В
Напряжение доп. вторичной обмотки: 100/3; 100; 100/v3; 110 или 100/v3 В
Количество вторичных обмоток: 2
Класс точности: 0,2; 0,5; 1 или 3
Заземляемые трансформаторы напряжения ЗНОЛ

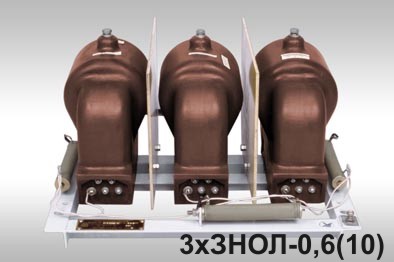

Трехфазная антирезонансная группа трансформаторов напряжения ЗхЗНОЛ.06-6 , ЗхЗНОЛ.06-10 И 3xЗНОЛП Класс напряжения: 6 или 10 кВ
Номинальное напряжение вторичной обмотки: 100 В
Количество вторичных обмоток: 2
Класс точности: 0,2; 0,5; 1 или 3
Трехфазная антирезонансная группа трансформаторов напряжения ЗхЗНОЛ.06-6 , ЗхЗНОЛ.06-10 И 3xЗНОЛП

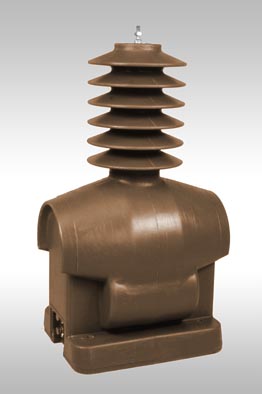

Заземляемые трансформаторы напряжения ЗНОЛЭ-35 Класс напряжения: 35 или 27 кВ
Номинальное напряжение вторичной обмотки: 100/v3 или 100 В
Напряжение доп. вторичной обмотки: 100/3 или 127 В
Количество вторичных обмоток: 2
Класс точности: 0,2; 0,5 или 1
Заземляемые трансформаторы напряжения ЗНОЛЭ-35
Заземляемые трансформаторы напряжения ЗНОЛ-35 III Класс напряжения: 35 или 27 кВ
Номинальное напряжение вторичной обмотки: 100/v3 или 100 В
Напряжение доп. вторичной обмотки: 100/3 или 127 В
Количество вторичных обмоток: 2
Класс точности: 0,2; 0,5 или 1
Заземляемые трансформаторы напряжения ЗНОЛ-35 III
Незаземляемый трансформатор напряжения НОЛ-35 Класс напряжения: 35 кВ
Номинальное напряжение вторичной обмотки: 100 В
Количество вторичных обмоток: 1
Класс точности: 0,2; 0,5; 1 или 3
Незаземляемый трансформатор напряжения НОЛ-35



Измерительные трансформаторы напряжения


Измерительные трансформаторы напряжения в зависимости от типа изделия предназначены для:
Установки в комплектные (КРУ и КСО), закрытые (ЗРУ), открытые (ОРУ), токопроводы и другие электроустановки и служат для питания схем управления и приводов выключателей высоковольтных взрывобезопасных комплектных распределительных устройств, питания цепей измерения, учета, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц., на класс напряжения от 3 до 35 кВ, климатическом исполнении «У», «Т», «УТ», «УХЛ», «ОМ», категории размещения 1, 2, 2.1, 3 по ГОСТ 15150, рабочее положение – любое.

Примечание
Трансформаторы для АИИСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.
